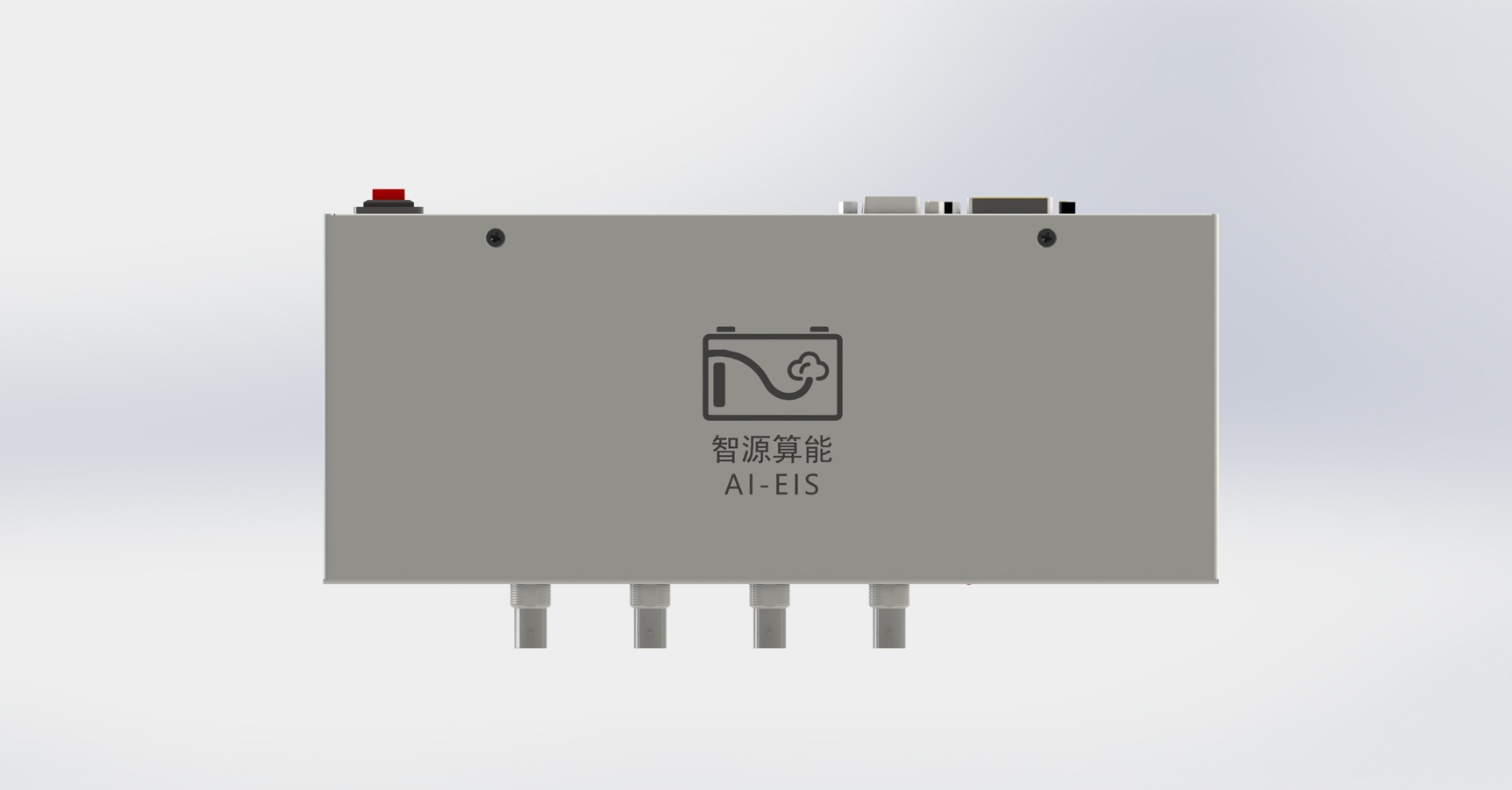

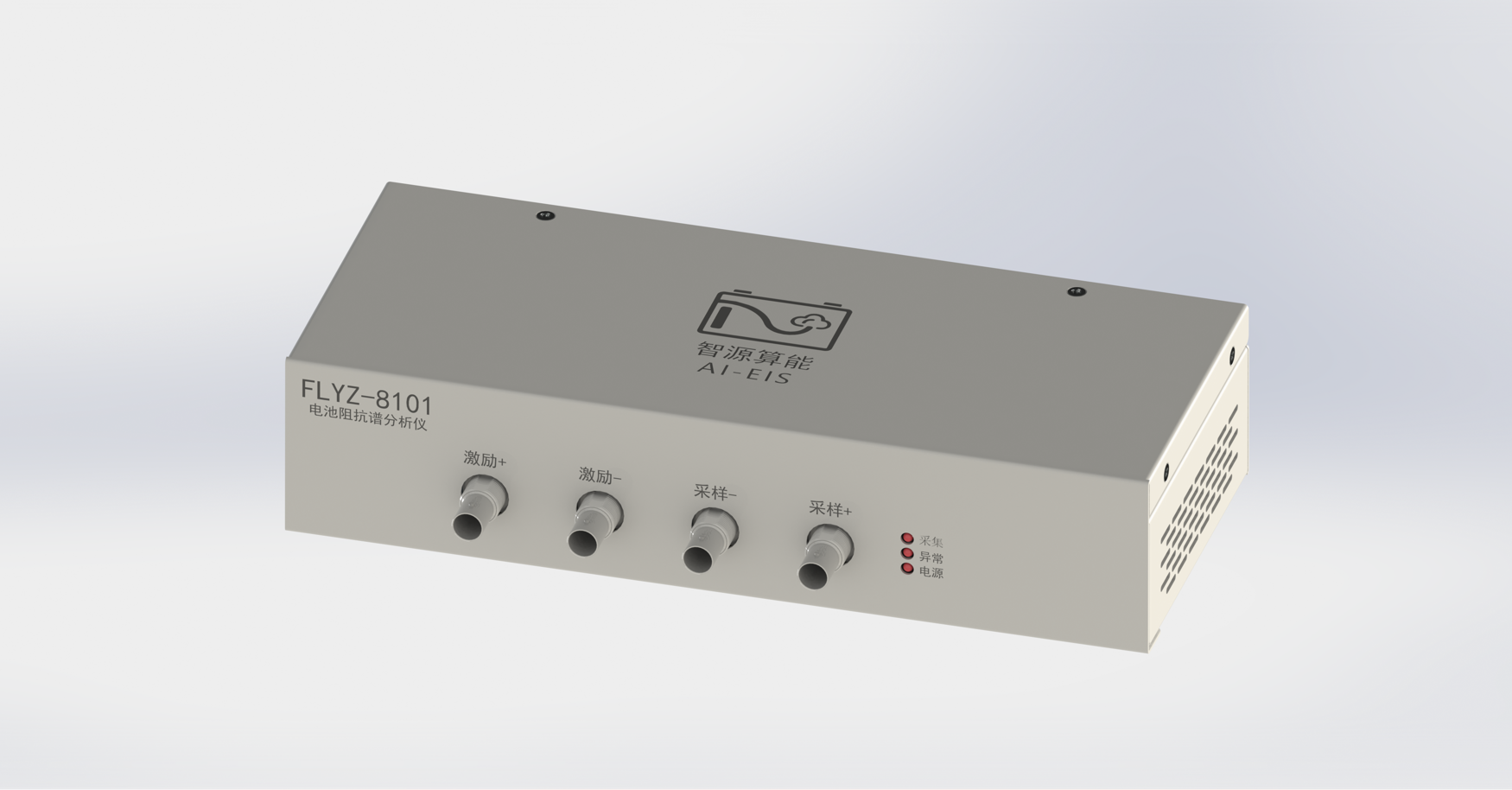

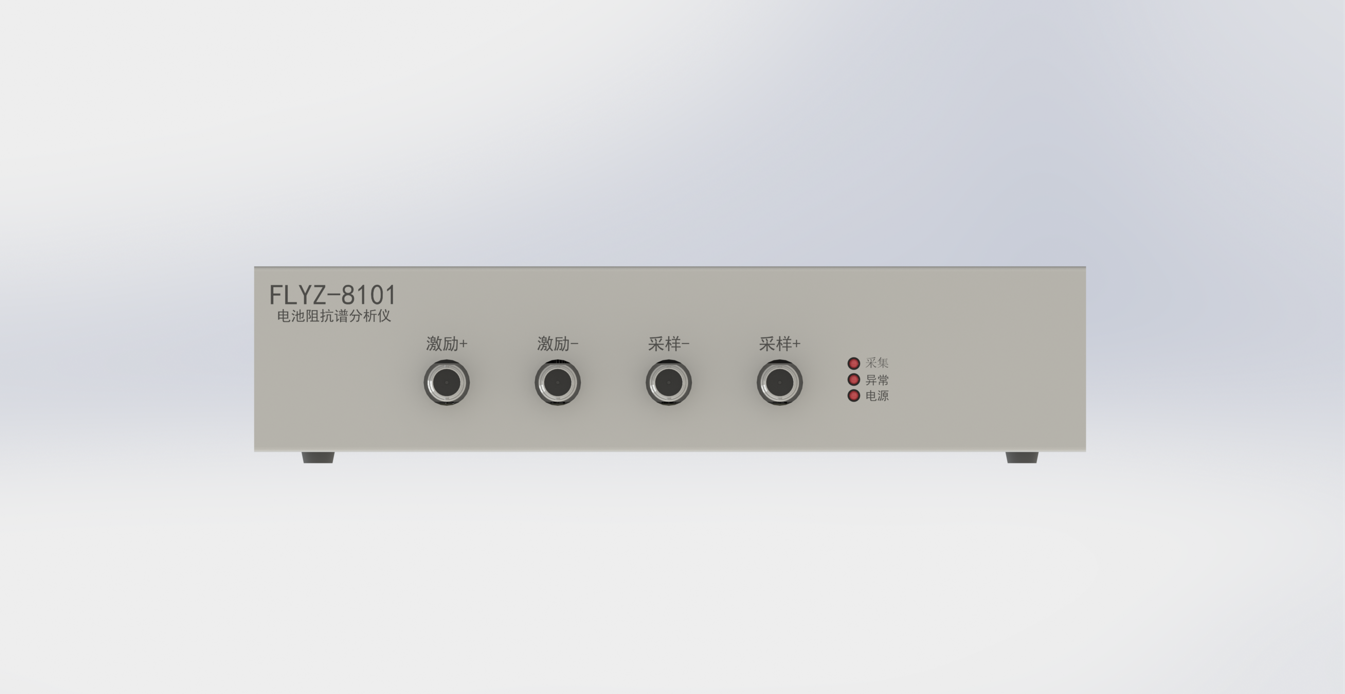

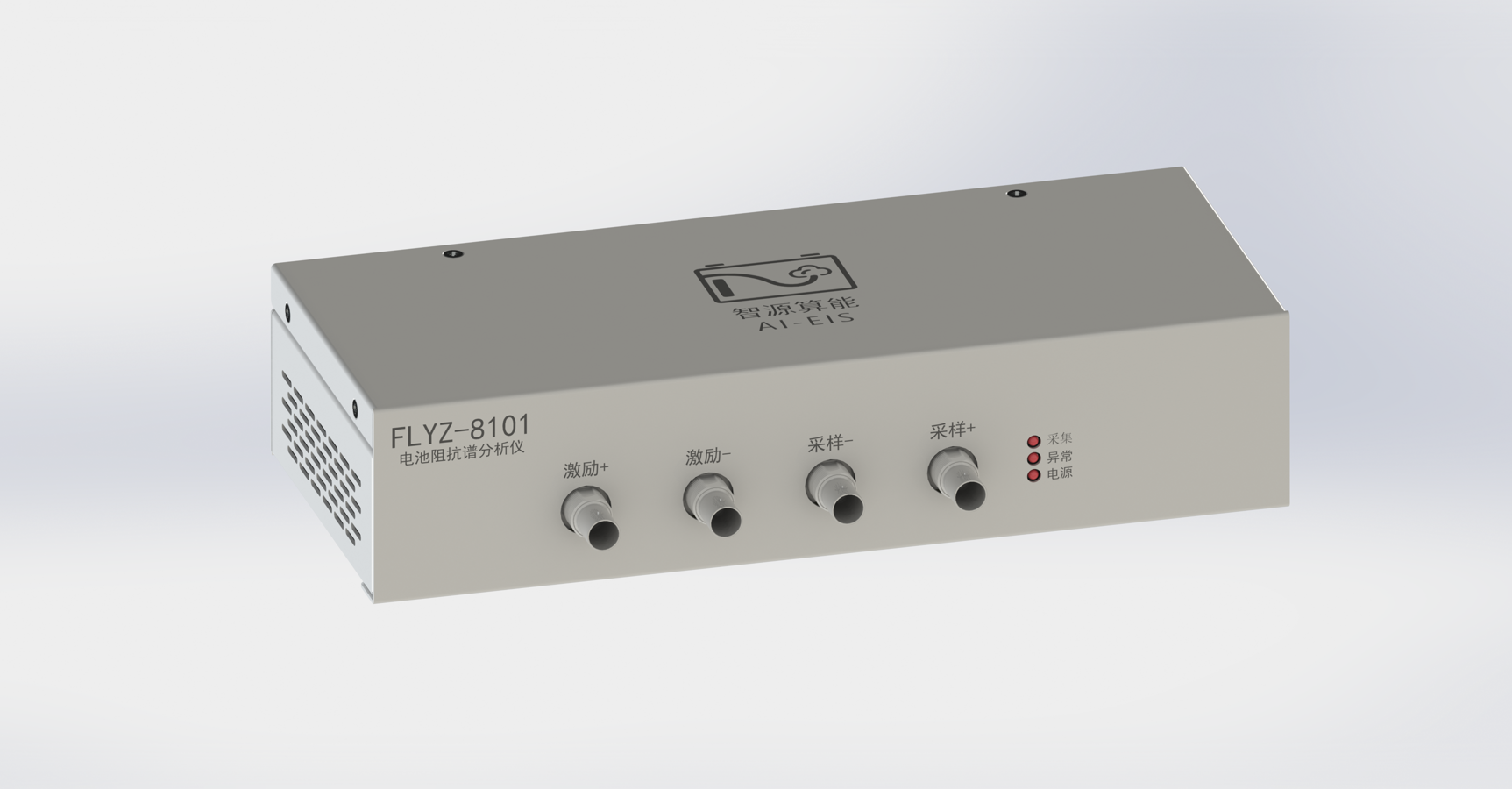

FLYZ-8101 电池阻抗谱分析仪
高精度、宽频段、小体积、超高性价比的交流阻抗谱(EIS)检测与分析解决方案。适用于从纽扣电池到大型储能电池的全类型电池质量管控与研发分析。
核心功能与特点
精准硬件
- 真·宽频精密测量：频率范围 7.8kHz ~ 0.014Hz，覆盖欧姆阻抗到Warburg扩散阻抗全频段。
- 高精度与抗干扰：采用Kelvin四线法配合特殊消感线设计，消除感抗误差，确保≥0.6mΩ微小内阻的精确测量。
- 广泛兼容：1.45V~4.5V电压范围，标配长线及多种配件，支持纽扣、圆柱、软包、方壳、刀片电池及模组。
简便操作
- 防电池反接/错接保护。
- 三色指示灯（采集/异常/电源）状态清晰。
- RS-232与CAN双接口，适配多种工控环境。
强大软件与分析
- 一体化软件AnalyZis：集成KK验证、DRT（弛豫时间分布）、ECM（等效电路模型）拟合等专业功能。
- 全流程自动化分析：一键实现从数据可靠性检验到生成专业分析报告，大幅提升效率。
- 数据可保存至云端，便于团队协作与建立电池"全生命周期健康档案"。
技术规格
| 参数 | 规格 |
|---|---|
| 使用温湿度 | 0℃ ~ 40℃，相对湿度 ≤80%（无结露） |
| 电源 | 24V DC |
| 通信接口 | RS-232、CAN |
| 测量功能 | 电压、ACR、EIS |
| 被测电池电压 | 1.45V ~ 4.5V |
| 测量端最大可承受电压 | 6.0V |
| 检测线束 | 标配长线及多种配件 |
| 安全设计 | 防电池反接、电池错接保护 |
| 参数 | 规格 |
|---|---|
| 测量范围 | 1.45V - 4.5V |
| 测量通道 | [采样+] 和 [采样-] 端子 |
| 分辨率 | 0.1mV |
| 误差 | ±4mV （0˚C ～ 40˚C） |
| 测量速度 | 1.0s |
| 超量程显示 | 电压异常提醒，阻抗测量禁用 |
| 参数 | FLYZ-8101C | FLYZ-8101E |
|---|---|---|
| 测量范围 | 0.6mΩ ~ 350mΩ | 12mΩ ~ 27Ω |
| 误差 | ±0.05mΩ（0˚C ～ 40˚C） | ±0.5mΩ（0˚C ～ 40˚C） |
| 分辨率 | 1uΩ | 1uΩ |
| 测量速度 | 10s | 10s |
| 测量频率 | 1kHz | 1kHz |
| 测量通道 | [采样+] 和 [采样-] 端子、[激励+] 和 [激励-] 端子 | [采样+] 和 [采样-] 端子、[激励+] 和 [激励-] 端子 |
| 参数 | FLYZ-8101C | FLYZ-8101E |
|---|---|---|
| 频率范围 | 7.8kHz ~ 0.014Hz | 7.8kHz ~ 0.014Hz |
| 频率精度 | ±1% | ±1% |
| 测量范围 | 0.6mΩ ~ 350mΩ | 12mΩ ~ 27Ω |
| 档位 | 4mΩ，8mΩ，20mΩ，100mΩ | 100mΩ，400mΩ，2000mΩ，6000mΩ |
| 误差 | ±0.05mΩ（0˚C ～ 40˚C） | ±0.5mΩ（0˚C ～ 40˚C） |
| 分辨率 | 1uΩ | 1uΩ |
| 测量项目 | 阻抗实部（Z’ ）、虚部（Z’’ ） | 阻抗实部（Z’ ）、虚部（Z’’ ） |
应用与工作流程
高校教学
用于电化学原理教学和电池实验课程
科研实验
用于电池材料研究、性能评估和寿命预测
产线质检
快速检测电池一致性和出厂质量
储能电站
监控储能系统电池健康状态和性能
电动汽车
评估车载电池系统的健康状态和寿命
维修站点
诊断电池故障和评估维修后的性能
测量工作流程

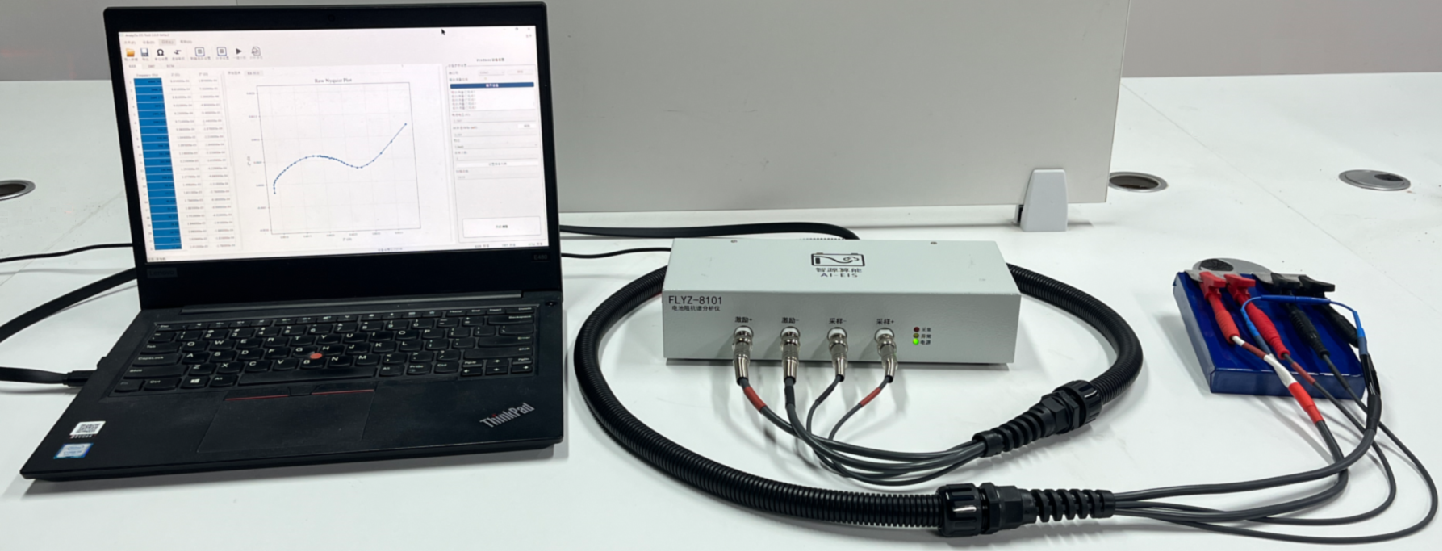

FLYZ-8101 整体连接示意图
1
连接仪器与电源
确保设备正确供电
2
连接测试线缆至电池
根据电池类型选择合适的测试线
3
运行软件测量
选择电压/ACR/EIS测量模式
4
获取分析报告
自动生成专业分析报告
资源与支持
安全与警告信息
- 禁止测量一次性电池，以防损坏设备。
- 电池电压管理：使用时需进行电池电压管理，防止过放导致起火或损坏。
- 检查线缆：使用前确保测试线缆完好无损，避免短路。
- 确保散热：设备使用过程中确保通风良好，避免过热。
- 正确电源操作：使用指定的24V DC电源，避免电压过高或过低。
- 专业人员操作：设备应由专业技术人员操作，避免误操作导致危险。
